Плоттер не дорезает лекало в одних и тех же местах? Дело в уплотнительной ленте

Знакомая история: плоттер режет чисто, лекало отходит легко — но в одном и том же месте раз за разом остаётся недорез на 1–2 мм, и приходится дорезать ножом вручную. Мастера первым делом грешат на нож и давление. А чаще всего виновата копеечная деталь, про которую многие вообще не знают — уплотнительная лента стола. Разбираю, как её опознать и когда менять.

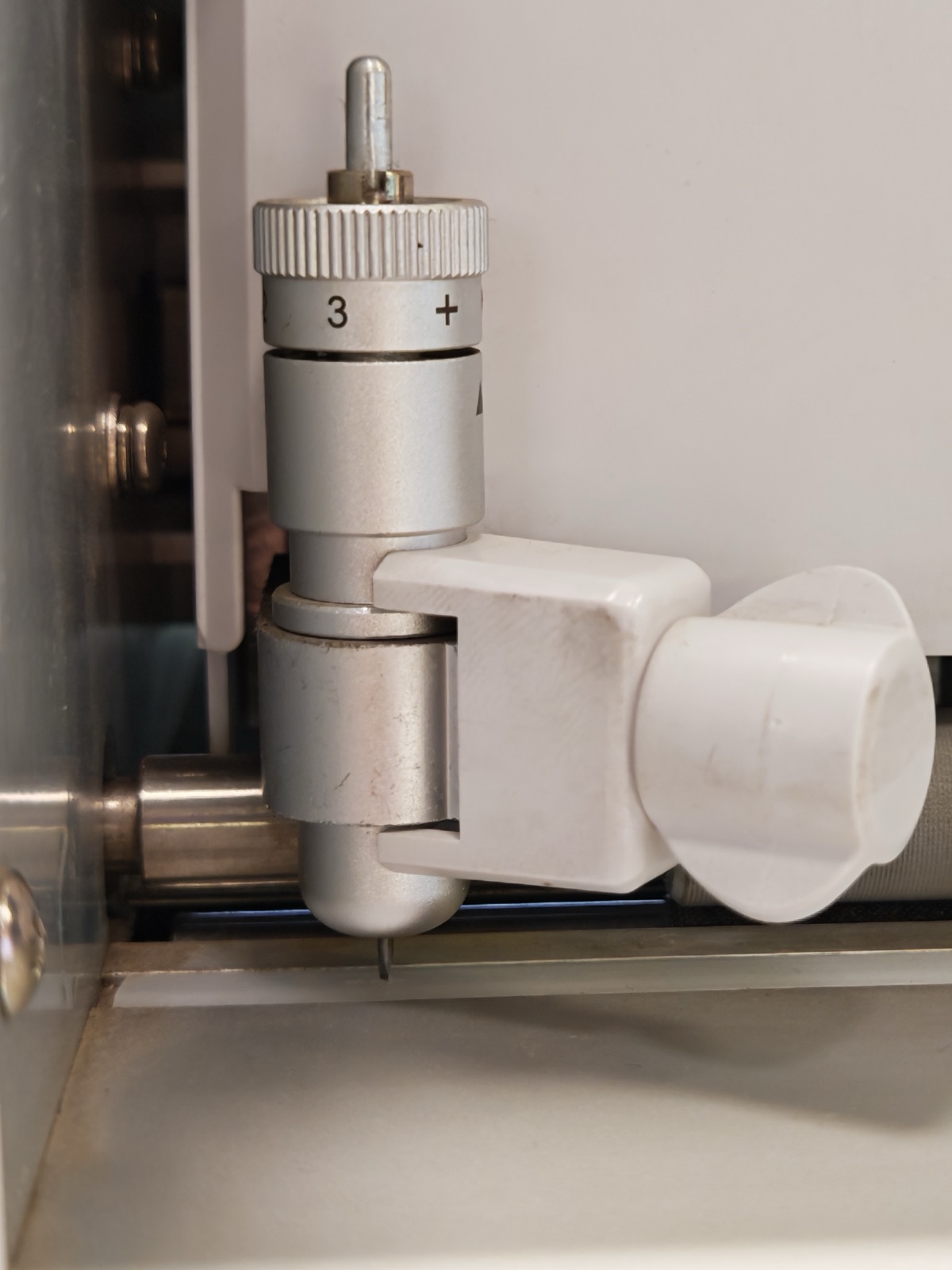

Как понять, что дело не в ноже

Простое правило: нож и давление портят рез равномерно по всему полю. Если бы затупился нож или не хватало давления — недорезало бы везде, а не в одной зоне. А когда «не дотягивает» строго в одних и тех же местах, а в остальных всё чисто — механика ножа тут ни при чём.

Что это за лента и зачем она

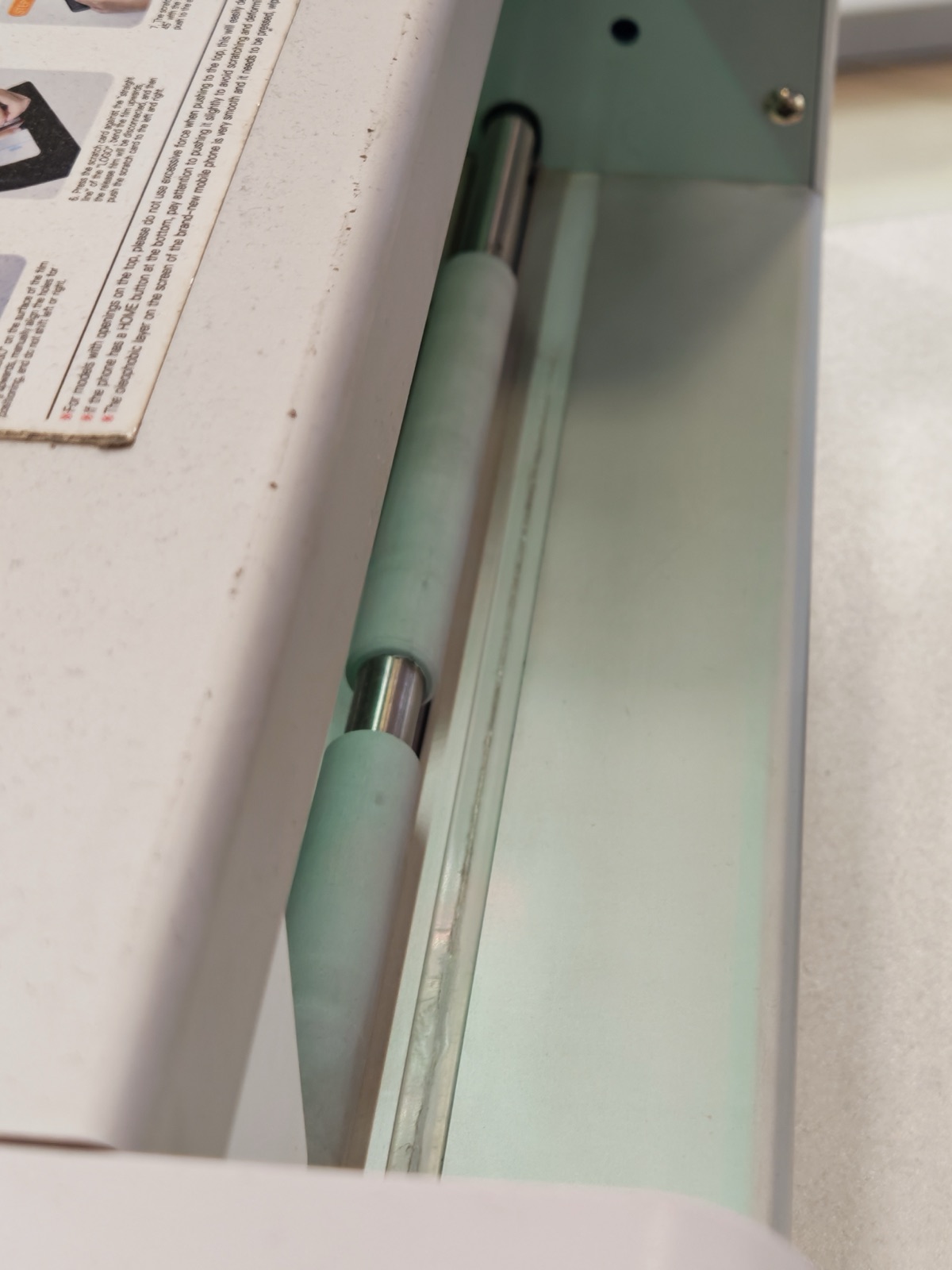

Вдоль линии реза на столе плоттера проложена мягкая уплотнительная лента. Её задача — защищать поверхность стола и обеспечивать ровный, плотный прижим материала (гидрогелевой или полиуретановой плёнки) в момент, когда нож проходит по плёнке. По сути это подложка, в которую нож чуть углубляется, дорезая плёнку насквозь.

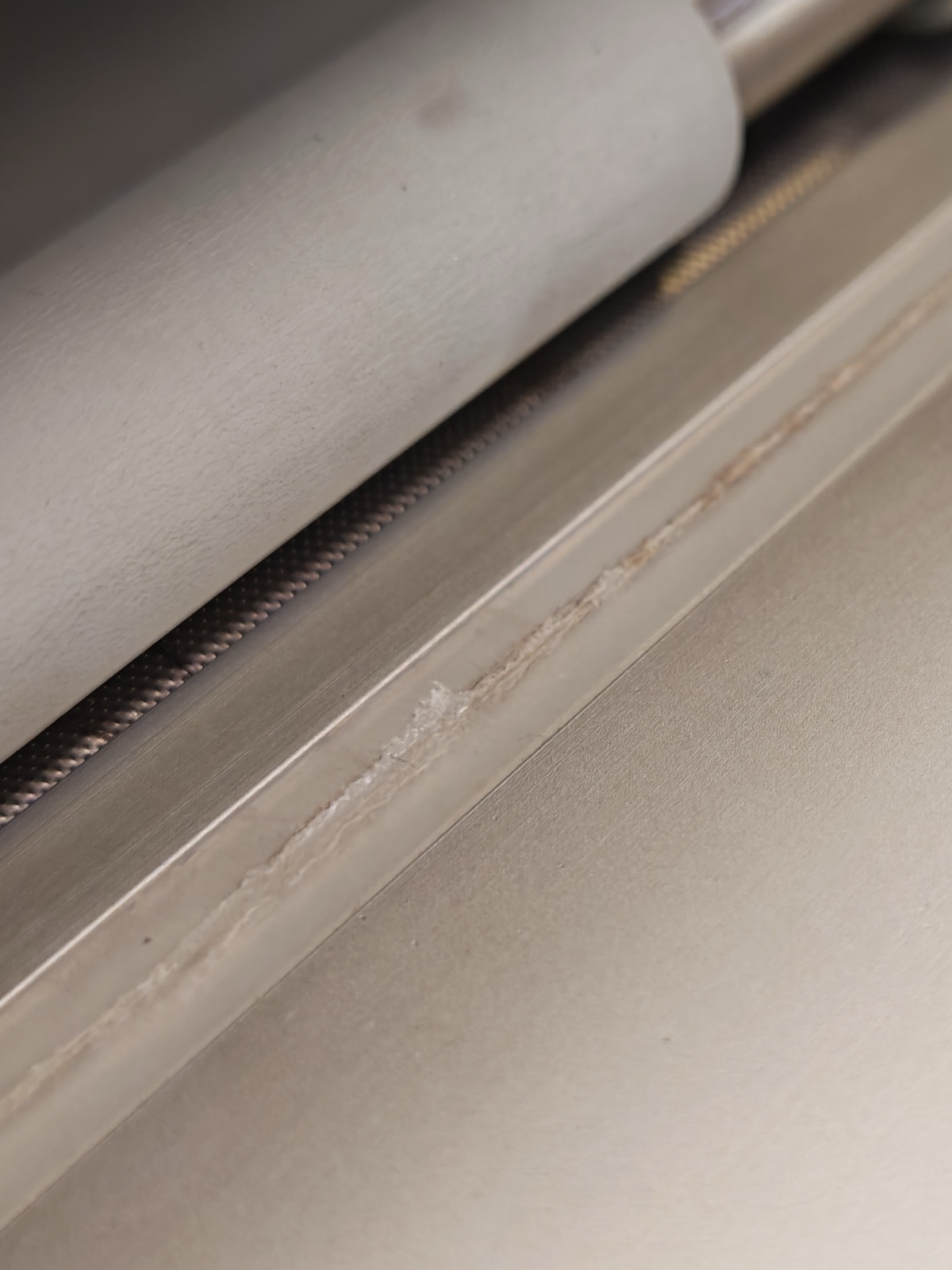

Со временем лента в самой ходовой зоне прорезается и протирается насквозь. В этом месте плёнка проваливается в промятый паз, ножу не хватает глубины — и получается тот самый недорез, всегда в одной точке.

Размеры и совместимость

Лента стандартная и почти универсальная. Типовые размеры полосы:

Если у тебя другой плоттер — ориентируйся на эти размеры, лента почти везде одинаковая. Замерь старую перед покупкой.

Как часто менять

Моя практика — каждые 500–800 резов, а дальше по состоянию: как увидел в рабочей зоне глубокие прорезы и потёртости — меняй, не жди брака. Лента стоит копейки, а один запоротый лист дорогой плёнки обходится дороже целой ленты.

Замена за 5 минут

1. Сними старую ленту, аккуратно очисти паз от остатков клея.
2. Приклей новую строго по линии реза, без волн и нахлёстов.
3. Прогони тестовый квадрат — недорез должен уйти.

Всё занимает пять минут и не требует ни разборки, ни настроек.

Где купить и сколько стоит

Это расходник, продаётся отдельно. Цена — от ~120 ₽ за полосу (например, в Liberty — около 123 ₽; есть и на ChipDip, Siriust и у профильных поставщиков расходников для плоттеров). Держи пару штук про запас — вещь копеечная, а выручает часто.
